Pintura Eletrostática: A Importância do kV Ideal no Desempenho do Processo
Resumo Executivo
O kV (quilovolt) é o parâmetro central da pintura eletrostática. Ele determina a intensidade do campo elétrico responsável por atrair as partículas de tinta até a peça aterrada.
Para pintura eletrostática industrial convencional:
- kV mínimo operacional eficiente: 60–65 kV
- Faixa ideal de operação: 80–95 kV
Quando o sistema opera abaixo de 70 kV reais na pistola, ocorre:
- Redução significativa da eficiência de transferência
- Perda do efeito envolvente
- Aumento de desperdício
- Maior retrabalho
Operar fora da faixa ideal pode elevar o consumo de tinta em 20% a 40%.
1. O Que é o kV na Pintura Eletrostática
O kV é a alta tensão aplicada à tinta para gerar o campo eletrostático.
- Melhor formação do campo elétrico
- Maior penetração em cavidades
- Maior efeito envolvente
- Maior eficiência de transferência
- Menor desperdício
Abaixo de 70 kV:
- O campo enfraquece
- A eficiência pode cair de 15–35%
2. Dois Tipos de Equipamentos Comuns no Brasil
2.1 Cascata na Pistola
- Conversão de alta tensão dentro da pistola
- Sem perda de kV no cabo
- Maior estabilidade
- Menor risco de fuga de corrente
2.2 Cascata na Fonte
- Alta tensão gerada na fonte
- Transmitida por cabo de alta tensão
- Sujeita a perdas elétricas
Problemas comuns:
- Queda de kV no cabo
- Fuga de corrente
- Oxidação de conectores
- Instabilidade de tensão
3. Perda Real de kV
Uma fonte configurada em 90 kV pode entregar apenas 75–80 kV reais na pistola.
- Perda média: 10–20%
- Com sujeira: pode cair para 65–75 kV
4. Fuga de Corrente
A sujeira na cascata gera microfugas de corrente e reduz o kV efetivo, mesmo que o display indique valor alto.
5. Impacto Operacional
Principais efeitos:
- Eficiência reduzida em 15–35%
- Aumento de consumo de tinta em 20–40%
- Perda do efeito envolvente
- Retrabalho até 50%
- Maior manutenção
6. Comparação Internacional
Equipamentos com cascata na pistola predominam, garantindo maior estabilidade e menor manutenção.
7. Impacto Financeiro
Em uma linha de 1.000 kg/mês:
- kV ideal: desperdício de 5–10%
- kV baixo: desperdício de 20–30%
8. Solução Tecnológica
Equipamentos modernos eliminam perdas elétricas e aumentam a estabilidade do processo.
9. Conclusão
- Faixa mínima: 60–65 kV
- Faixa ideal: 80–95 kV
Abaixo disso, a eficiência cai, o consumo sobe e o lucro diminui.

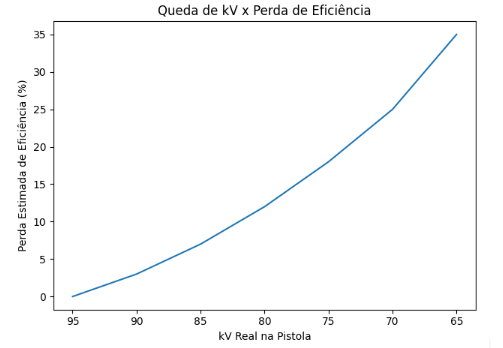

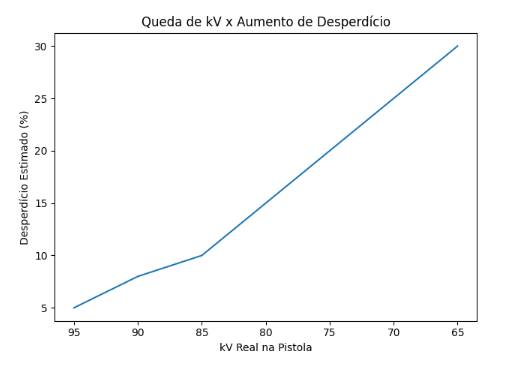

Gráficos Complementares
Perguntas Frequentes sobre kV na Pintura Eletrostática
1. Qual o kV ideal na pintura eletrostática a pó?
O kV ideal na pintura eletrostática a pó normalmente fica entre 80 e 95 kV, faixa que proporciona melhor formação do campo eletrostático, maior eficiência de transferência e melhor efeito envolvente da tinta sobre a peça.
2. O que acontece quando o kV da pistola eletrostática está baixo?
Quando o kV real na pistola eletrostática cai abaixo de 70 kV, ocorre redução do campo eletrostático, diminuição da atração da tinta e aumento significativo do desperdício de pó.
3. O que é kV na pintura eletrostática?
kV (quilovolt) é a alta tensão aplicada às partículas de tinta em pó, responsável por criar o campo eletrostático que atrai a tinta até a peça aterrada.
4. Qual a relação entre kV e eficiência de transferência?
Quanto maior e mais estável o kV dentro da faixa ideal, maior será a eficiência de transferência da tinta, podendo ultrapassar 90% em sistemas bem regulados.
5. Por que a eficiência da pintura eletrostática pode cair?
A eficiência pode cair devido a:
- kV baixo na pistola
- aterramento inadequado da peça
- distância incorreta da pistola
- sujeira na cascata de alta tensão
- desgaste de bicos e venturi
6. O que é o efeito envolvente na pintura eletrostática?
O efeito envolvente (wrap around) é a capacidade da tinta eletrostática de contornar a peça e aderir em áreas que não estão diretamente na frente da pistola.
7. Como o kV influencia o efeito envolvente?
Quanto maior o campo eletrostático gerado pelo kV, maior será o efeito envolvente, permitindo melhor cobertura em cantos, perfis e cavidades.
8. Por que o consumo de tinta aumenta na pintura eletrostática?
O consumo de tinta aumenta quando:
- o kV está baixo
- o aterramento da peça é ruim
- a cabine tem recuperação ineficiente
- o operador precisa reaplicar tinta para cobrir falhas
9. Qual a influência do aterramento na pintura eletrostática?
O aterramento é essencial porque fecha o circuito elétrico da pintura eletrostática, permitindo que as partículas carregadas de tinta sejam atraídas pela peça.
10. O que é a cascata de alta tensão?
A cascata é o componente responsável por converter a tensão da fonte em alta tensão (kV) utilizada pela pistola eletrostática.
11. Qual a diferença entre cascata na pistola e cascata na fonte?
Na cascata incorporada à pistola:
- não há perda de kV no cabo
- maior estabilidade de tensão
- menor manutenção
Na cascata na fonte:
- pode ocorrer queda de tensão
- maior risco de fuga de corrente
- maior necessidade de manutenção
12. Por que ocorre perda de kV no cabo de alta tensão?
A perda ocorre devido à resistência elétrica do cabo, oxidação dos conectores e contaminação da cascata, reduzindo o kV real que chega à pistola.
13. Como saber se o kV real está baixo?
Alguns sinais são:
- dificuldade de cobertura
- perda do efeito envolvente
- aumento de consumo de tinta
- excesso de pó no recuperador
14. Qual a eficiência média da pintura eletrostática a pó?
Em sistemas bem ajustados, a eficiência de transferência pode atingir 90% a 95%.
15. O que pode causar desperdício de tinta na pintura a pó?
Principais causas:
- kV insuficiente
- aterramento ruim
- regulagem incorreta da pistola
- cabine de pintura mal ajustada
16. A limpeza da cascata influencia a pintura eletrostática?
Sim. A sujeira acumulada pode causar fuga de corrente e queda de kV, reduzindo o desempenho da pistola eletrostática.
17. Qual a importância da regulagem da pistola eletrostática?
A regulagem correta de kV, corrente, ar de transporte e ar de atomização garante melhor deposição da tinta e acabamento uniforme.
18. Equipamentos nacionais de pintura eletrostática são eficientes?
Equipamentos modernos fabricados no Brasil podem apresentar alto desempenho e estabilidade de kV, especialmente quando utilizam cascata incorporada na pistola.
19. Como reduzir o consumo de tinta na pintura eletrostática?
Algumas medidas incluem:
- manter o kV na faixa ideal
- garantir bom aterramento das peças
- realizar manutenção preventiva da pistola
- otimizar a cabine de recuperação de pó
20. Qual a melhor tecnologia para estabilidade de kV?
Sistemas com cascata incorporada na pistola e cabo de comando, como os utilizados em equipamentos modernos, tendem a apresentar menor perda de tensão e maior estabilidade operacional.
